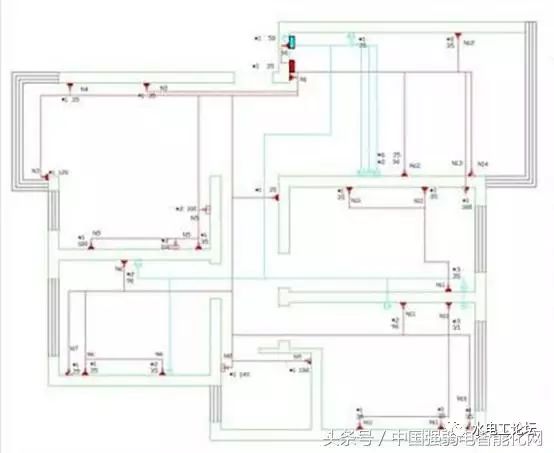

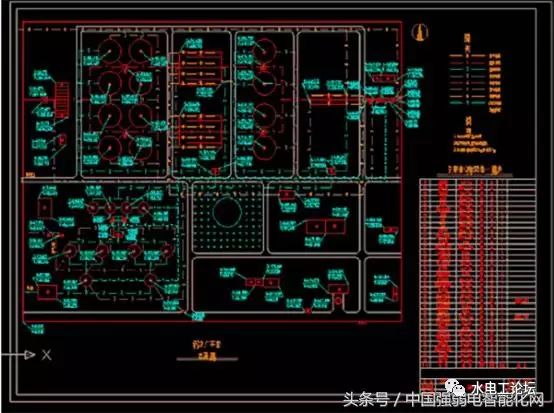

教你怎樣看水電安裝工程設計圖紙,圖紙符號代表什么?

發布日期:2021年01月12日     閱讀人數:

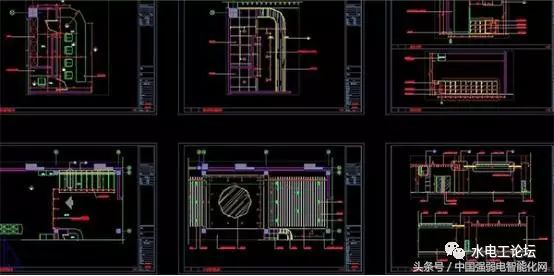

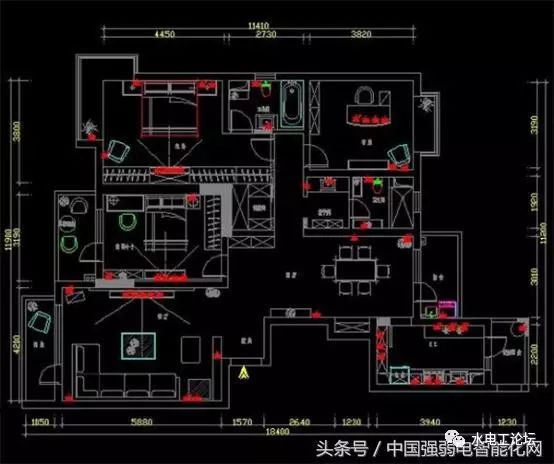

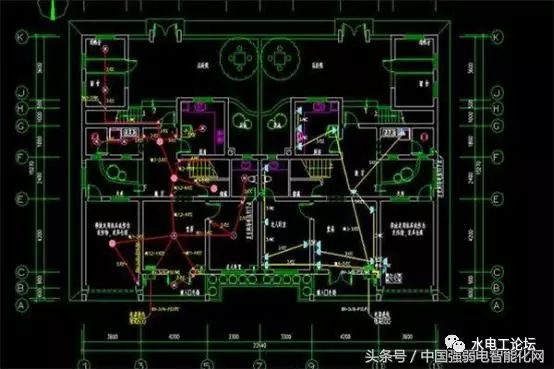

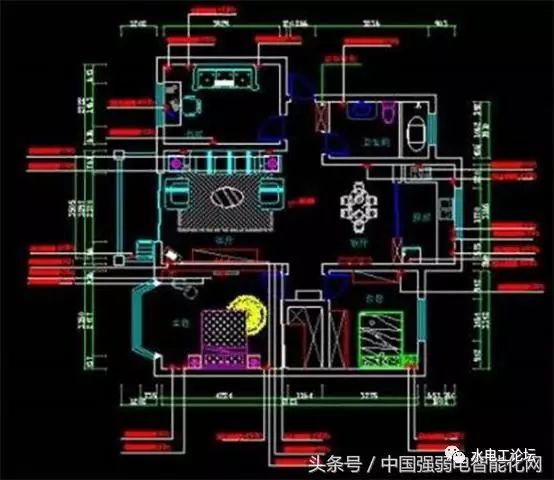

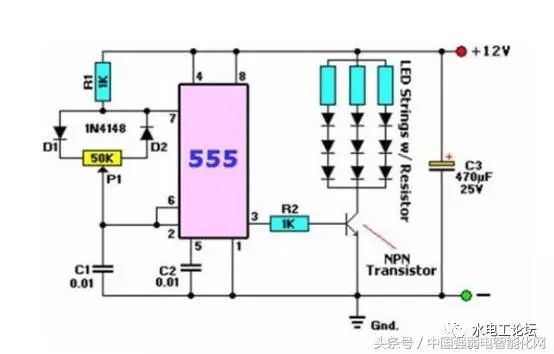

圖紙是施工的靈魂,在現代施工中不會看圖紙是不行的。圖紙也分很多!只會看平面圖,那你不全面,只能布管,圖紙要結合系統圖,施工操作說明,系統圖等學會看圖紙,從施工中常用的藍圖開始。工程圖紙都有圖紙設計說明,有多少人知道水電圖紙中某些符號代表這什么呢?下面看看這些水電圖紙上各個字母符號代表的意思。


管路敷設標注方法

sc:焊接鋼管 tc:電線管 薄鋼管

pc:硬質塑料管 ct:電纜橋架

cp:金屬軟管 SR:鋼線槽

RC:水煤氣管


導線敷設部位:

CT:電纜橋架敷設 SR:沿鋼線槽敷設

CLE:沿柱或跨柱敷設 WE:沿墻面敷設

CC:沿現澆板內暗敷設 CE:沿天棚面或頂棚面敷設

AC:吊頂內敷設 ACE:在能進入的吊頂在敷設

BC:暗敷設在梁內 CLC:暗敷設在柱子內

WC:暗敷設在墻內 FC:預埋在地面內

BE:沿屋架或跨屋架敷設 ACC:暗敷設在不能進入的頂棚內

SCE:吊頂內敷設,要穿金屬管 DB-直埋

TC-電纜溝 F-地板及地坪下


導線穿管表示

MT-電線管 PC-PVC塑料硬管

FPC-阻燃塑料硬管 CT-橋架

MR-金屬線槽 M-鋼索

CP-金屬軟管 PR-塑料線槽

RC-鍍鋅鋼管


燈具安裝方式的表示

CS-鏈吊 DS-管吊 W-墻壁安裝

C-吸頂 R-嵌入 S-支架 CL-柱上

PC:PVC聚乙烯阻燃性塑料管 PPR:三丙聚乙烯(聚丙烯)

YJV:電纜 SYV:電視線 PE:接地(黃綠相兼)

PEN:接零(藍色) 3項線(火線):A項(黃) B項(綠) C項(紅)

KV:(電壓)千伏 BV:散線 MEB:總等電位

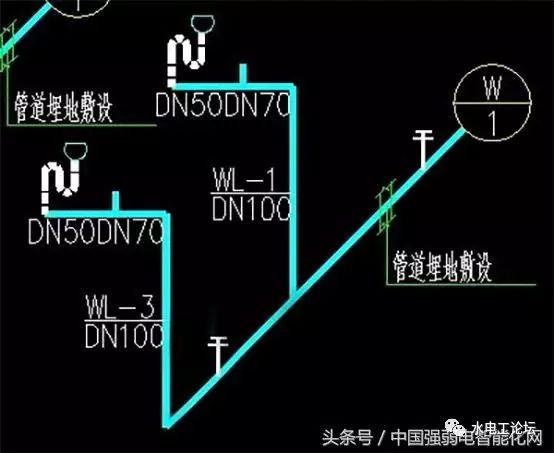

LEB:局部等電位 WL:在水施圖上是污水立管,電施工圖上為照明回路


線路敷設方式代號

PVC——用阻燃塑料管敷設

DGL——用電工鋼管敷設

VXG——用塑制線槽敷設

GXG——用金屬線槽敷設

KRG——用可撓型塑制管敷設

線路明敷部位代號

LM—沿屋架或屋架下弦敷設

ZM——沿柱敷設

QM——沿墻敷設

PL——沿天棚敷設


線路暗敷部位代號

LA——暗設在梁內

ZA—暗設在柱內

QA—暗設在墻內

PA——暗設在屋面內或頂棚內

DA——暗設在地面或地板內

PNA—暗設在不能進入的吊頂內

照明燈具安裝方式代號:

D——吸頂式

L——鏈吊式

G——管吊式

B——壁裝式

R——嵌入式

BR—墻壁內安裝


配電線路的標注方法:

a——b(c×d)e——f 其中:

a--回路編號

b--導線型號

c--導線根數

d--導線截面

e--敷設方式及穿管管徑

f--敷設部位

燈具吸頂安裝標注方法:

a--燈數

b--型號或編號

c--每盞照明燈具的燈泡個數

d--燈泡容量,W

e--燈泡安裝高度,m

f--安裝方式

L--光源種類,白熾燈或熒光燈



1、BV-2*2.5-TC20-CC這個最后的CC是什么意思啊?

答:銅芯聚氯乙烯絕緣電線-2條2.5平方毫米電線—穿直徑20電線管—在天花內或者頂棚敷設,最后的CC是暗敷在頂板內的意思 。

其他說明:BV電線:

1.分類和用途是用來分布電流用的,屬于布電線類,用字母“B”表示;

2.導體材料是銅,用字母“T”表示,布電線中銅芯導體省略表示;

3.絕緣材料為聚氯乙烯,用字母“V”表示;電線型號及名稱;

4.布電線結構簡單,除上面三點,有的還有護套,護套材料為聚氯乙烯也用字母“V”表示;護套材料為橡膠就用字母“X”表示。

沒有護套以及后面沒有的就不用表示。

如BVV 表示銅芯聚氯乙烯絕緣聚氯乙烯護套圓型電線 。


2、有時還有FC、WC之類的是表示什么個安裝方式???

答:FC 暗敷在地面,WC 暗敷設在墻內 ,CC 暗敷在頂板內

其他說明:穿焊接鋼管敷設:SC;穿電線管敷設:MT;穿硬塑料管敷設:PC;穿阻燃半硬聚氯乙烯管敷設:FPC;電纜橋架敷設:CT;金屬線槽敷設:MR;塑料線槽敷設:PR;用鋼索敷設:M;穿聚氯乙烯塑料波紋電線管敷設:KPC;穿金屬軟管敷設:CP;直接埋設:DB;電纜溝敷設:TC;混凝土排管敷設:CE

3、CC是由哪兩個單詞首字母抽出來的?

答:Concealed in Ceiling or slab(藏在天花板或板)。

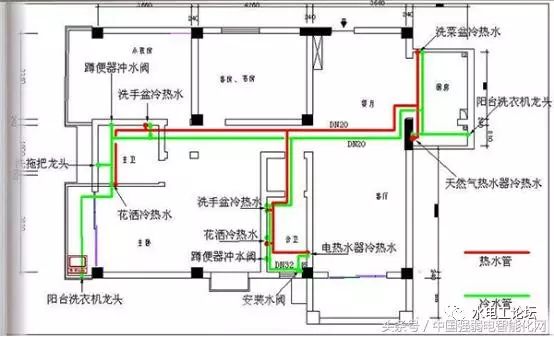

水電安裝規范

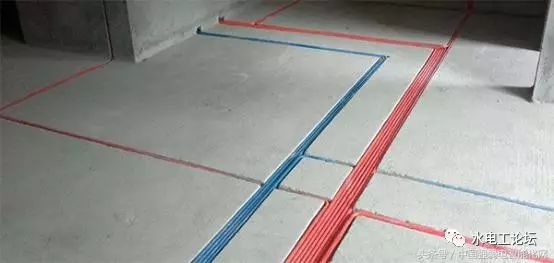

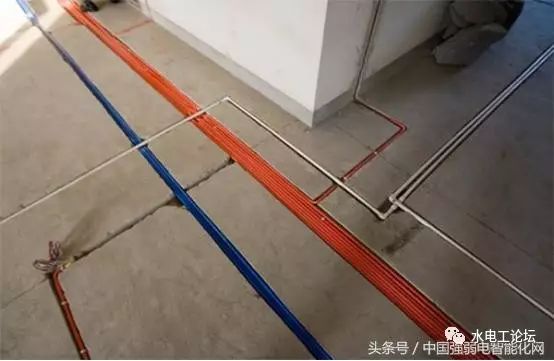

1)布線的原則:橫平豎直.使用專用中財PVC阻燃型電線管,線管在線槽中必須固定,線盒與線管相接時應使用鎖母,直管每隔80公分使用一個管卡,拐角處每隔20公分使用一個管卡。

2) 插座在墻的上部,在墻面垂直向上開槽,至墻的頂部安裝裝飾角線的安裝線內,如果是在墻的下部,垂直向下開槽至安裝踢腳板的底部,開槽深度應一致,槽線及頂直應先在墻面彈出控制線后,再用切割機切割墻面,用機器開槽。

3) 使用中財PVC管,在彎管時用彈簧現彎,不得使用90度彎頭及三通(在這一點上目前我們基本沒有出現這一類情況),線路安裝時必須加護線套管,采用膠粘進行連接,套管邊接應緊密.平直.平順.直角拐角處應將角內側切開,切口一側切圓弧形接口后,折彎安裝。

4) 管道絞牙深度適中,無毛刺。管道連接處用生料帶纏5-6圈,管道絞牙數為5牙-6牙,直到擰緊接頭,不允許爛牙接進管中。

5) 導線裝入套管后,應使用導線固定工具,先固定在墻面及墻內后,再抹灰隱蔽。

6) 嚴禁線管直接鋪設在復合板下面,(在這一點上我們目前沒有做的很好,以后我們會和客戶交流好,復合地板一定要進行開槽處理。)在實木地板下的線管必須有加固措施。


7) 嚴禁線管鋪設在廚房.衛生間地面上,防止水滲入線管內。(在衛生間的地面上不能有任何的線管,在這一點上我們必須要加強處理。)

8) 穿入線管的導線不應大于線管的孔面積40%,管內導線不得有接頭,不同用途的導線嚴禁混穿于一根線管內。

9) 導線進入線盒必須保證留有一定的長度,留有10~15厘米,音響留100厘米,穿軟管以便進行開關.插座的安裝維修。

10) 裝水管距離墻面應為1.5公分,左熱右冷,間距15公分中。

11) 電線與水管平行距不應小于30公分,交叉.過橋距不應小于10公分。

12) 電線點與點不能有接頭,吊頂內的暗線必須有阻燃管保護。

13) 水電驗收合格后,方可粉平線槽,墻槽應用1:3水泥砂漿填補密實(應分兩次粉平墻面。)


強電系統施工工藝要求

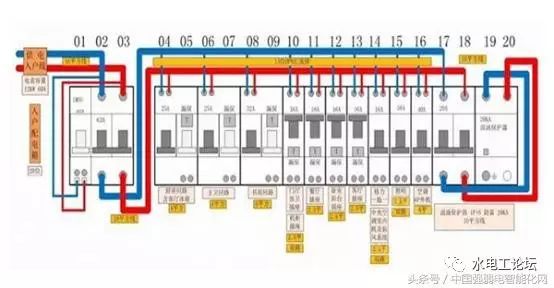

1) 每戶應設置分戶配電箱,配電箱安裝位置,漏電箱安裝位置:應安裝在易操作位置,便于日常維修。

2) 配電箱內應設漏電斷路器,漏電動作電流應不大于30mA有過負荷、過電壓保護功能,并分?jǐn)?shù)路出線,分別控制照明、空調、插座等,其回路應確保負荷正常使用。箱體的底面離地面高度變寬宜1.8米。原配電箱位置一般不可移位,若需移位要加過渡盒,并與設計,監理確定方案,在監理指導下方能進行施工。

3) 電路排布為所以空調各自獨方一路,所以照明為一路,廚房插座為一路,(廚房.衛生間單放插座 ,衛生間用電設施及衛生間插座為一路,除廚,衛以外的所以普通插座為一路,不同的房型均可參照以上的辦法。

4) 兩路線的零線,地線不能共用。兩路線不能穿同一管內,電線和暖氣、熱水、煤氣管之間的平行距離不應小于300mm,交叉距離不應小于100mm。

5) 入戶總開最少為60A以上,客廳和空調最好為40A。

6) 衛生間安裝浴霸的應單獨分路,線直徑為2.5mm平方,衛生間內安裝電水器時應單獨分路,視容量大,小確定用線截面,一般為2.5mm平方4mm平方左右。

7) 廚房用電:廚房需要單獨分路導線徑2.5mm平方.

8) 普通插座與燈具超過25只的需增加分路進行控制。

9) 導線色標:配電箱及各回路配線均需規范要求進行分色。

10) 配線時,相線與零線的顏色應不同,同一住宅相線(L)顏色應統一,零線(N)宜用藍色,保護線(PE)必須用黃綠雙色線。穿入配管導線的接頭應設在接線盒內,接頭搭接應牢固,絕緣帶包纏應均勻緊密。

11) 文明施工,規范施工,加速施工,給整個工程開個好頭。


弱電系統施工的技術施工要求

1) 電話必須使用專用電話線穿線管敷設,不能與其他線混穿一管。

2) TV有線電視線必須采用符合要求的同軸電纜線(寬頻7.5II),并嚴禁對接,有線網絡線的彎曲半徑或=8D(R為64MM)。

3) TV有線電視線嚴禁與網絡線混穿一管。

4) 強弱電嚴禁在同一根管內鋪設,不得接入同一個接線盒。

5) 強弱電線管間距要大于15mm。電話線、電視線等信號線不能和電線平行走線。

6) 四終端以下的安裝,應采用分頻器(分配器)。分配必須安裝在120型的大方線盒內(TV盒)減少電平信號的損失,同時又便于維修。

7) 進行通電實驗,檢查所有電器元件的工作狀態功能是否正常。

8) 留足音響線出口的長度方便以后移位(應留足1米距離),并保護。

9) 完畢后有電工繪制電路圖(電器排列平面圖,系統圖)。(這一點上我們做的很不夠,以后一定要做到這點。)

10) 電工必須配有持證上崗,配備規范電工工具。

11) 電工工作時必須穿絕緣鞋,必須兩人以上操作,嚴禁穿短褲進行工作,文明施工。

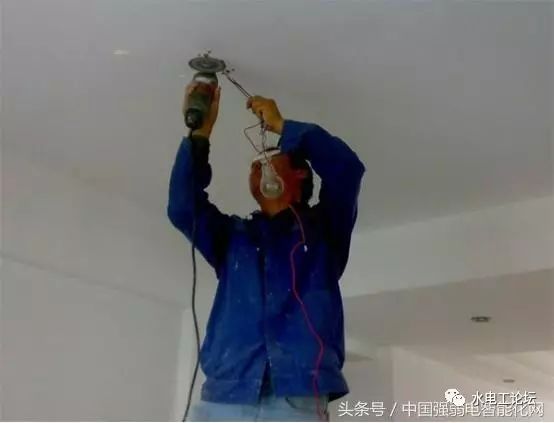

燈具的安裝工藝要求

1) 燈具的安裝最基本的要求就是牢固。

2) 室內安裝壁燈、床頭燈、臺燈、落地?zé)?、鏡前燈等燈具時,高度低于2.4m及以下的燈具的金屬外殼均應接地可靠,以保證使用安全。

3) 衛生間及廚房裝矮腳燈頭時,宜采用瓷螺口燈頭接線,相線(開關線)應接在中心觸點端子上,零線接在螺紋端子上。

4) 臺燈等帶開關的燈頭,為了安全,開關手柄不應有裸露的金屬部分。

5) 裝飾吊平頂安裝各類燈具時,應按照燈具的安裝說明的要求進行安裝燈具重量大于3kg應采用預埋吊鉤或從屋頂用膨脹螺栓直接固定支吊架安(能用吊平頂?shù)跄君埞侵Ъ馨惭b燈具)。不得掛在相鄰的水管、電管上,必須獨立吊掛。從燈頭箱盒引出的導線應用軟管保護至燈位,防止導線裸露在平頂內。

6) 輕型燈具,可吊掛在原有或有附加大、中龍骨上,但必須做加固處理。嚴禁吊掛在空調風管、水管和電管上。

7) 成排燈具必須橫平豎直,允許偏差不大于3mm.

8) 在吊平頂內與燈具連接的導線,必須有軟管保護,不得裸線。

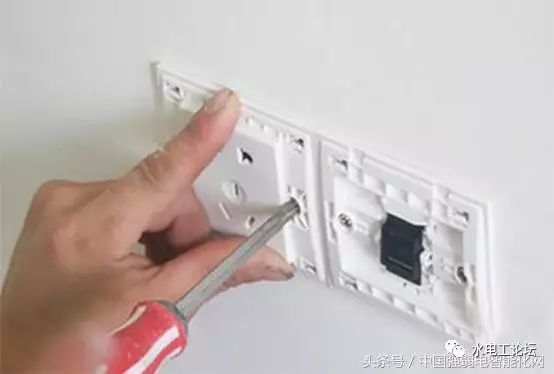

開關、插座安裝工藝要求

1) 根據設計和客戶方案要求確定開關、插座、燈具的相關位置。

2) 插座、開關安裝牢固,四周無縫隙;面向電源插座的相線和零線的位置右相左零,有接地孔的插座,其他線插應為上方位置,接地應可靠。

3) 插座離地面應不低于200mm。同一室內安裝的插座應采用防觸電保護措施的插座;成排安裝的插座高低不應大于2mm。

4) 開關、插座整潔無污跡。1.5m以下安裝的插座應采用防守觸電保護施的插座;線盒內導線應留有余量,長度宜為150mm。接線時相線進開關,零線直接進燈頭,螺口燈頭相線不應接外殼。

5) 照明燈開關距地面高度宜為1.3m,開關、插座距門口為150-200mm,開關不宜裝在門后。6) 出水口大案下方不要有插座和開關,左右距離有20mm。

7) 開關位置應與燈頭位相對應,同一室內開關方向應一致。

8) 暗盒要平整,不能超出墻平面,安裝在木質材料上的開關、插座的接線盒要接至面板底。線管要低于墻平面,與暗盒連接用暗盒螺母,開關、插座分別要在同一水平上。


成品保護

1) 安裝開關、插座時不得碰壞墻面,要保持墻面的清潔。

2) 開關、插座安裝完畢后,不得再次進行噴漿,以保持面板的清潔。

3) 其它工種在施工時,不要碰壞和碰歪開關、插座。
